概述：

隨著工業生產技術水平的不斷提升，對干燥設備提出了更高的技術要求，節能、環保的盤式干燥設備日益得到生產企業的青睞。ZPLG系列真空盤式干燥機以其獨有的高效率、低能耗、連續干燥、溶劑回收、占地面積小、操控簡單等優勢，廣泛適用于化工、醫藥、農藥、食品、飼料、農副產品加工等行業的干燥作業。

我公司設計生產的真空盤式連續干燥機是在吸收國內外技術的基礎上進行改進、創新的高效節能型連續干燥設備，成為眾多生產單位的一個不錯的選擇，為社會帶來了更多的效益和價值。

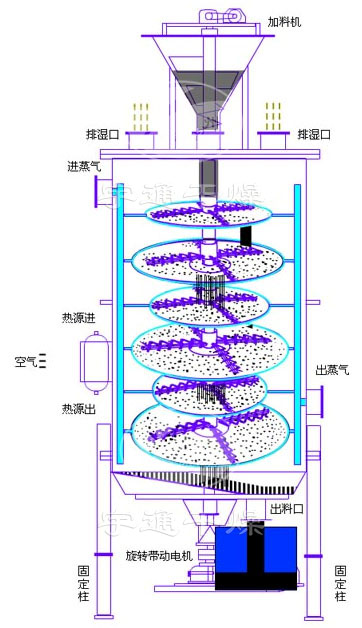

工作原理：

濕物料連續加入耐壓加料斗，通過上部真空球閥將物料輪流分配進入料罐后，料罐上下部真空球閥輪換打開、關閉，物料在攪拌電機作用下連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動使耙葉連續的翻抄物料，使物料充分吸收熱量，物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤的外緣，在大干燥盤上的物料向里移動并從中間落料口落入下層小干燥盤中，大小干燥盤上下交替排列，物料得以連續的流過整個干燥器，中空的干燥盤內通入加熱介質。加熱介質由干燥盤的一端進入干燥盤面，從另一端導出。已干燥的物料從底層干燥盤落到殼體的帶冷卻底層，然后被耙葉移送到出料口排出底部料罐，并經上下真空球閥輪換開關出料。濕份從物料中蒸發汽化后逸出，由真空泵強制抽出，溶劑經冷凝器冷凝進入緩沖罐回收，整個操作過程在負壓下進行，濕份后排空。

設備特點：

（一）調控容易、適用性強

通過調整料層厚度、主軸轉速、耙臂數量、耙葉型蕘尺寸可使干燥過程達到很好。

每層干燥盤皆可單獨通入熱介質或冷介質，對物料進行加熱或冷卻，物料溫度控制準確、容易。

物料的停留時間可以精確調整。

物料流向單一、無返混現象，干燥均勻，質量穩定，不需要混合。

（二）操作簡單、容易

干燥器的開車、停車操作非常簡單。

停止進料后，傳送物料垢耙葉能很快地排空干燥器內的物料。

通過特殊性的大規格檢視門的視鏡，可以對設備內進行很仔細的清洗和觀察。

（三）能耗低

料層很薄，主軸轉速低，系統需要的功率小，電耗少。

以傳導熱進行干燥，熱效率高，能量消耗低。

（四）操作環境好，可回收溶劑，粉塵排放符合要求

常壓型：由于設備內氣流速度低，而且設備內濕度頒布上高下低，粉塵很難浮到設備頂部，所以頂部排溫口排出的尾氣的尾氣中幾乎不含有粉塵。

密閉型：配備黨溶劑回收裝置，可方便地回收載濕氣體中的有機溶劑。溶劑回收裝置簡單，回收率謝，對于易燃、易爆、有毒和易氧化的物料，可用氮氣作為載濕氣體進行半路循環，使之安全操作。特別適用于易燃、易爆、有毒物料的干燥。

（五）安裝方便、占地面積小

干燥器整體出廠，整體運輸，只需吊裝就位，安裝定位非常容易。

由于干燥盤層立式布置，立式安裝，既使干燥面積很大，占地面積也很小。

應用范圍：

真空盤式連續干燥機適用于需回收溶劑的干燥過程和濕份為易燃、易爆、有毒物質，不能直接排入大氣，必須進行回收處理的干燥過程，以及常壓下溶劑蒸發溫度高的干燥過程。如濕份為甲醇、乙醇、汽油、吡啶、石油醚、鹵代烷烴、丙酮、甲醛、洗油等。在基本配置基礎上，加設進出物料連續閉鎖器、冷凝器、溶劑接收罐和真空泵。從干燥器中逸出的濕份（溶劑蒸汽）從干燥器頂部進入溶劑回收冷凝器中，在冷卻介質的冷卻下凝結成溶劑液體，進入溶劑接收罐，不凝氣體離開溶劑接受罐由真空泵排空。冷卻介質應根據溶劑的特性，選用冷卻水或冷鹽水。

技術參數：

規格	外徑mm	高度mm	干燥面積m2	功率kw
1200/4	Φ1850	2718	3.3	1
1200/6		3138	4.9	1
1200/8		3558	6.6	1.5
1200/10		3978	8.2	1.5
1200/12		4398	9.9	2.2
1500/6	Φ2100	3022	8.0
1500/8		3442	10.7
1500/10		3862	13.4
1500/12		4282	16.1	3.0
1500/14		4702	18.8
1500/16		5122	21.5
2200/6	Φ2900	3319	18.5
2200/8		3739	24.6
2200/10		4159	30.8	4.0
2200/12		4579	36.9	4.0
2200/14		4999	43.1	5.5
2200/16		5419	19.3	5.5
2200/18		5839	55.4	7.5
2200/20		6259	61.6	7.5
2200/22		6679	67.7	11
2200/24		7099	73.9
2200/26		7519	80.0
2500/6	Φ3150	3319	26.3	4
2500/8		3739	35	4
2500/10		4159	43.8	5.5
2500/12		4579	52.5	5.5
2500/14		4999	61.3	7.5
2500/16		5419	70	7.5
2500/18		5839	78.8	11
2500/20		6259	87.5
2500/22		6679	96.3
2500/24		7099	105	13
2500/26		7519	113.8	13
3000/8	Φ3800	4050	48	11
3000/10		4650	60
3000/12		5250	72
3000/14		5850	84
3000/16		6450	96
3000/18		7050	108	13
3000/20		7650	120
3000/22		8250	132
3000/24		8850	144
3000/26		9450	156	15
3000/28		10050	168	15

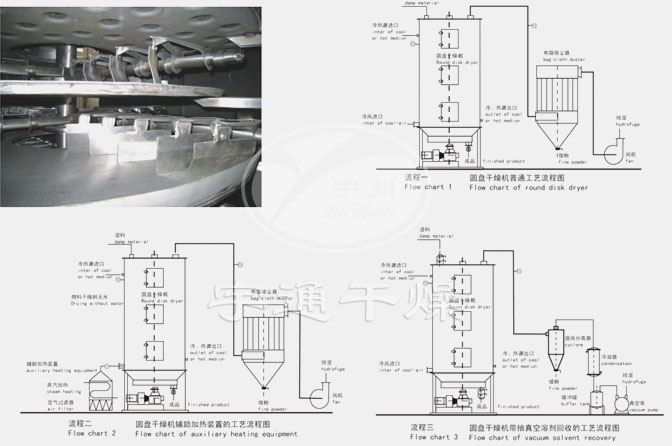

工藝流程：
